Pneumatický ukosovací systém B15 Air-S (snížené otáčky) + Xpipe Beveler Set
Cenově výhodný set - Ukosovací systém B15 AIR-S se sníženými otáčkami + Přípravek pro ukosování trubek Xpipe Beveler
| Kategorie: | Úkosovací frézky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 15.9 kg |

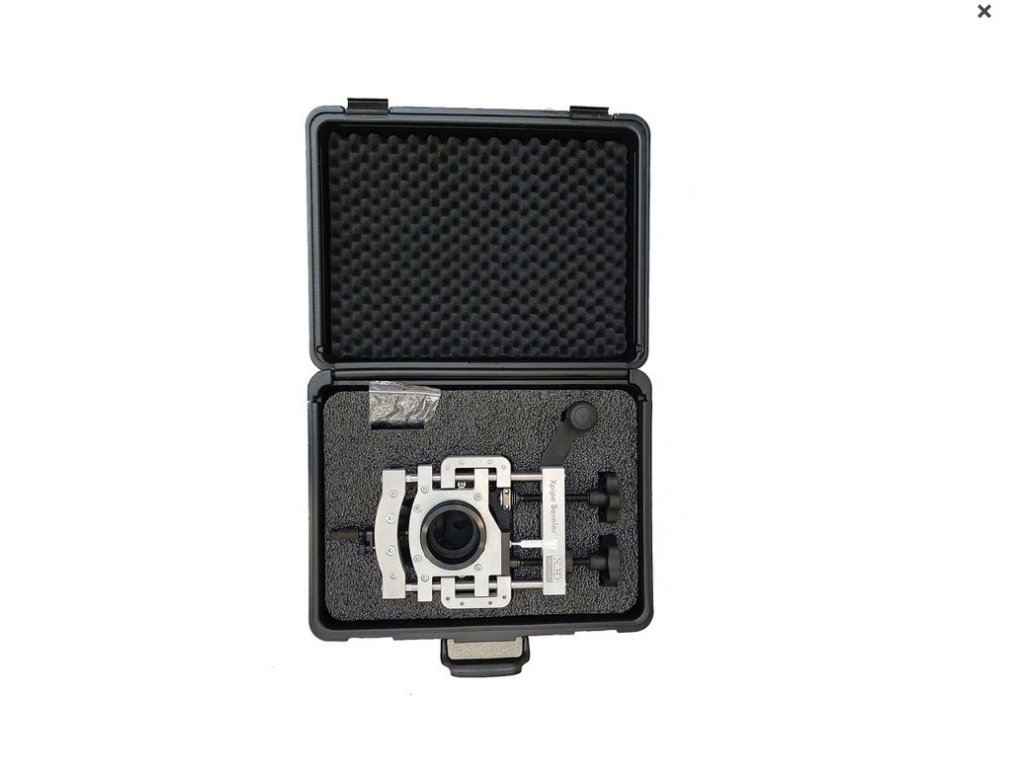

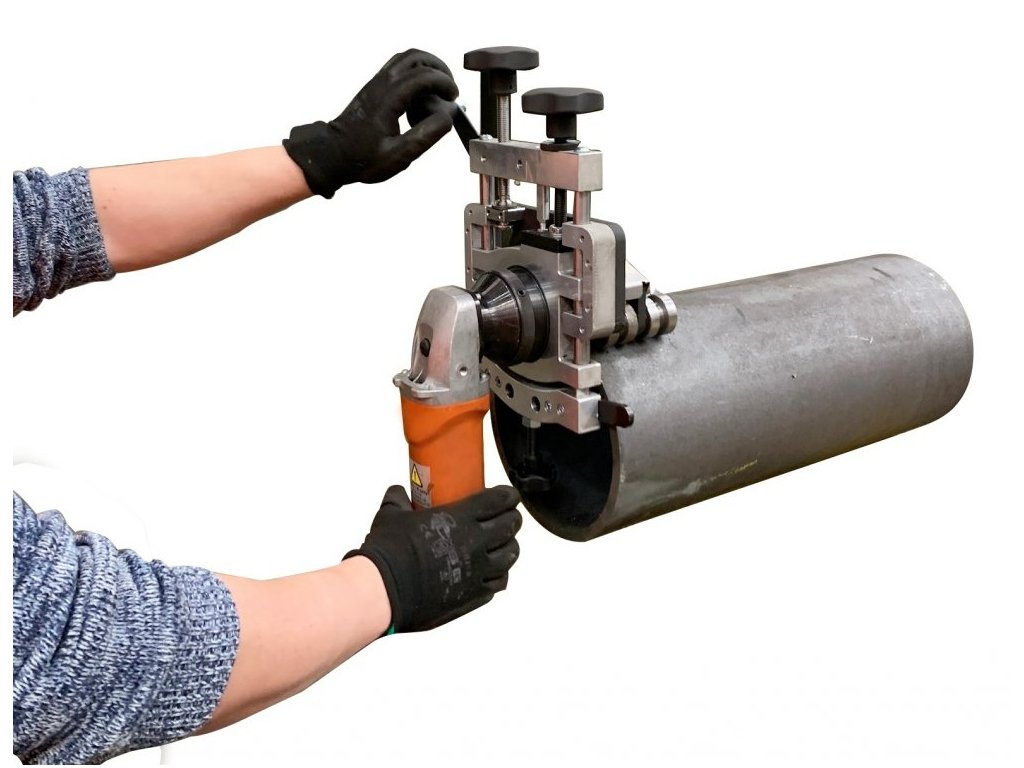

Xpipe Beveler - Přípravek na ukosování trubek
- VÝROBA V ČR.
- Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
- Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

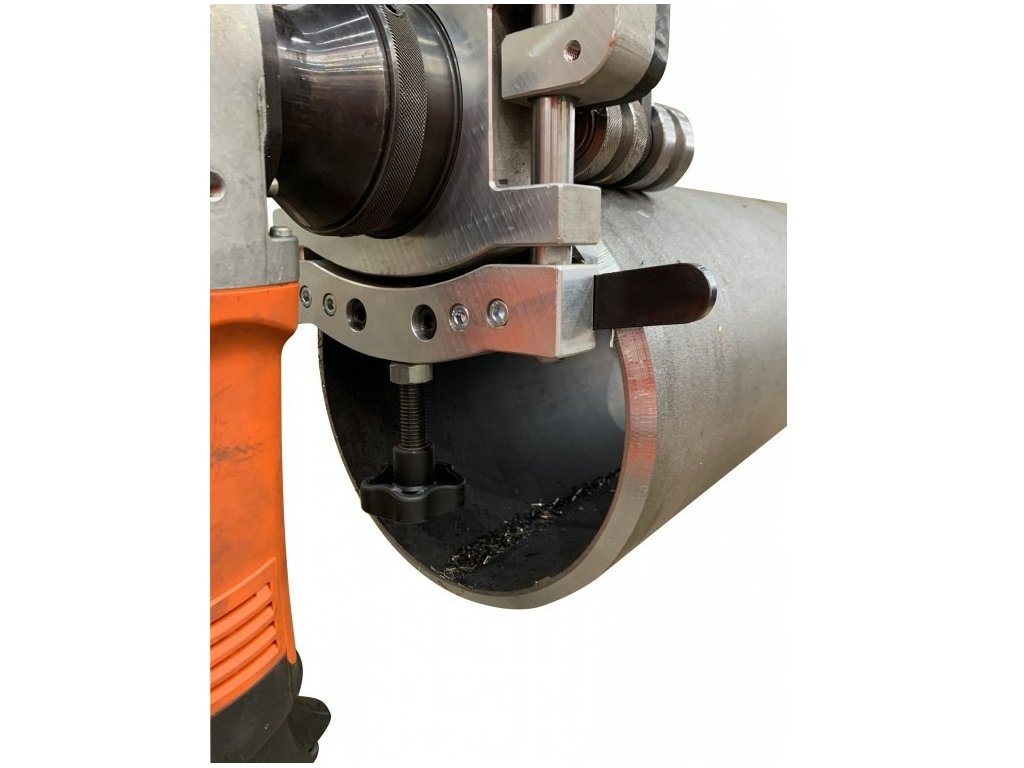

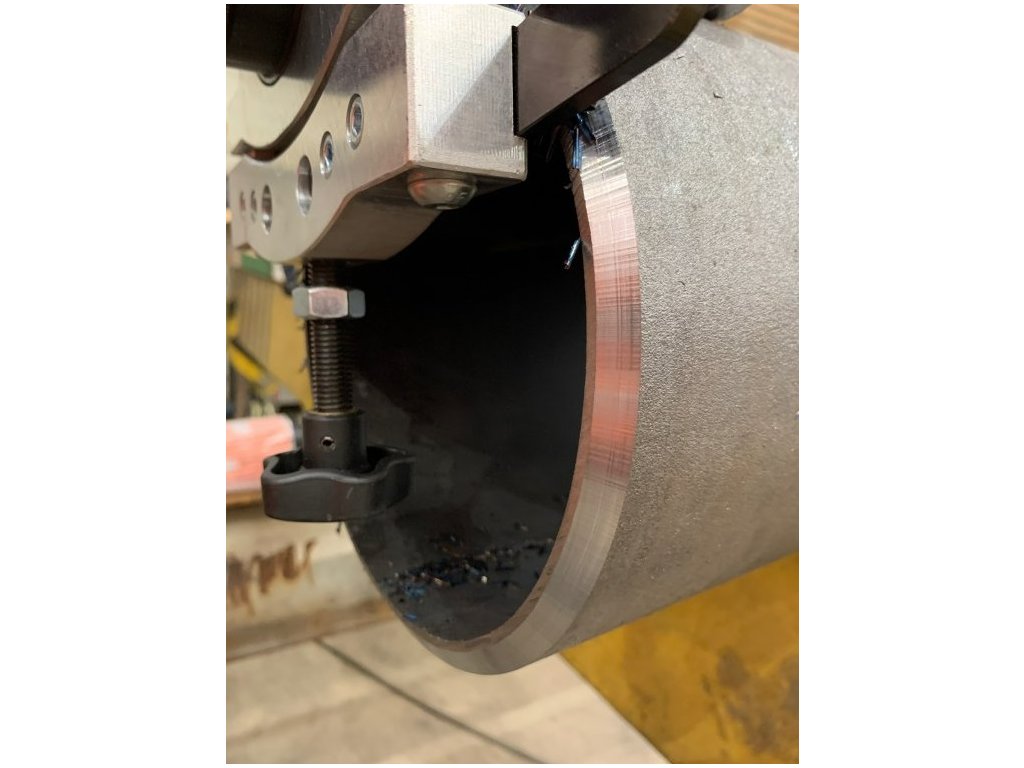

- Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
- Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.
VLASTNOSTI
- Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.
- Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
- Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění
- úkosů.
- Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
- Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
- Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
- Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
- Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.
TECHNICKÁ DATA
| Kompatibilní se stroji | B10 ELECTRA, B15 ELECTRA nebo B15 AIR |
| Úhel úkosu | dle frézovací hlavy (30° / 45° / 60°) |
| Šířka úkosu | dle použitého stroje (10 mm / 15 mm) |
| Rozsah (obrábění vnějšího průměru OD) | >Ø 85 mm |
| Tloušťka stěny (obrábění vnějšího průměru OD) | 2,5 - 15 mm |
| Rozsah (obrábění vnitřního průměru ID) | >Ø 500 mm (menší Ø se spec. příslušenstvím) |
| Tloušťka stěny (obrábění vnitřního průměru ID) | 5 - 15 mm |
| Minimální hloubka kotvení | 80 mm |
| Posuv | ruční |
| Hmotnost | 8,4 kg (bez stroje) |
Úkosovací systém B15 AIR
- Maximální šířka úkosu 15 mm
- Funkce zaoblení hran
- VÝROBA V ČR.
- Nabízíme i variantu s nižšími otáčky pro zpracování nerezové oceli: Klikněte ZDE
- Určeno pro úkosování a odjehlování dílců, vnitřních a vnějších rádiusů a děr. Speciálně vyvinuto pro výrobu pohledových úkosů a přípravu pro svařování. Silný pneumatický pohon pro extrémní zatížení.
- Stupnice pro přesné nastavení velikostí úkosu.
- Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.
- Výměnná hlava pro změnu úhlu úkosu.
- Ruční výkonné zařízení.
- Vhodné i pro provozy s rizikem výbuchu.
- Funkce zaoblení hran, příprava před povrchovou úpravou.
TECHNICKÁ DATA
| Úhel úkosu | výměnná hlava 30°, 37,5°, 45°,50°, 60°- další úhly na poptávku |
| Radius | R2,5 mm / R3,5 mm / R4 mm |
| Šířka úkosu | 0 až 15 mm < 400 MPa - 0až 8 mm > 400 MPa |
| Motor | Pneumatický |
| Výkon motoru | 2984 W |
| Otáčky | 4500 ot./min |
| Spotřeba vzduchu | 750 l/min |
| Pracovní tlak | 6 bar |
| Hmotnost | 7,5 kg |
B15
Pneumatický ukosovací systém B15 Air-S
Xpipe Beveler Set
