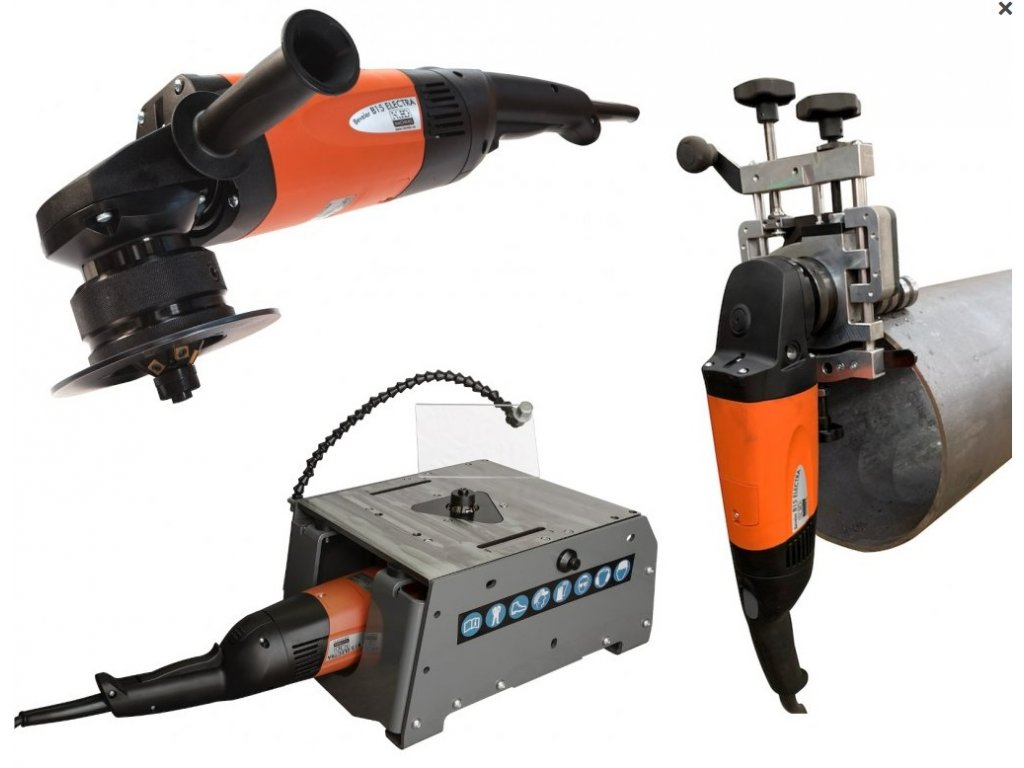

Ukosovací systém B15 Electra + B-DOCK + Xpipe Beveler Set
Cenově výhodný set - Ukosovací systém B15 ELECTRA + Dokovací stanice B-DOCK + Přípravek pro ukosování trubek Xpipe Beveler
| Kategorie: | Úkosovací frézky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 45.9 kg |

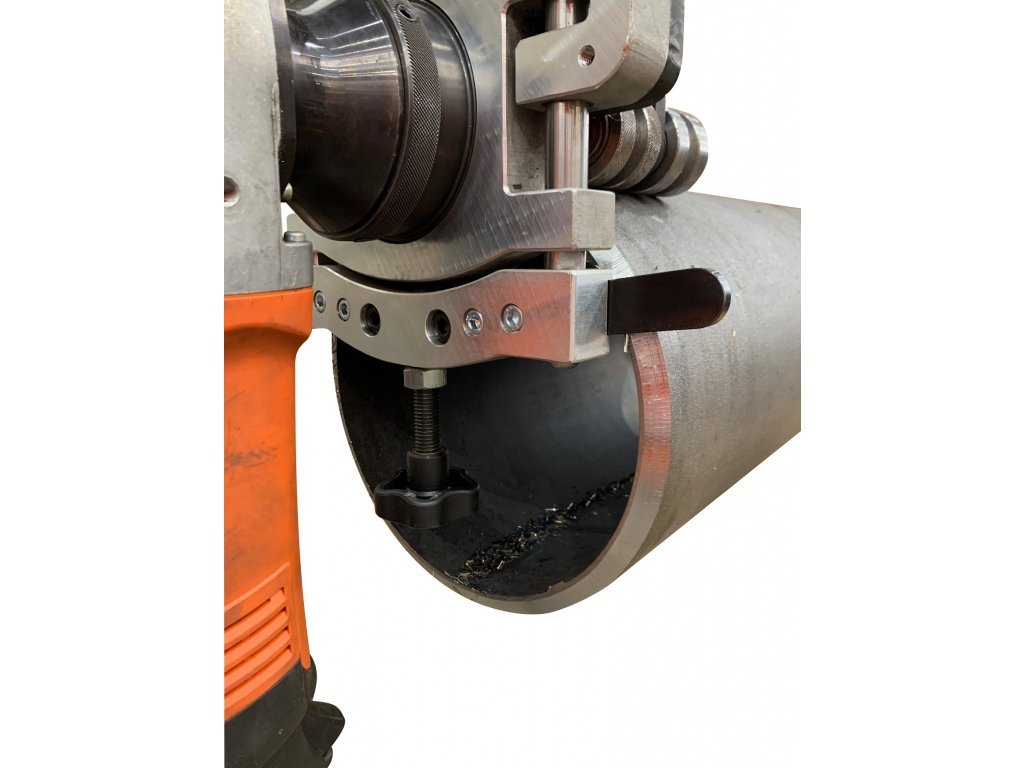

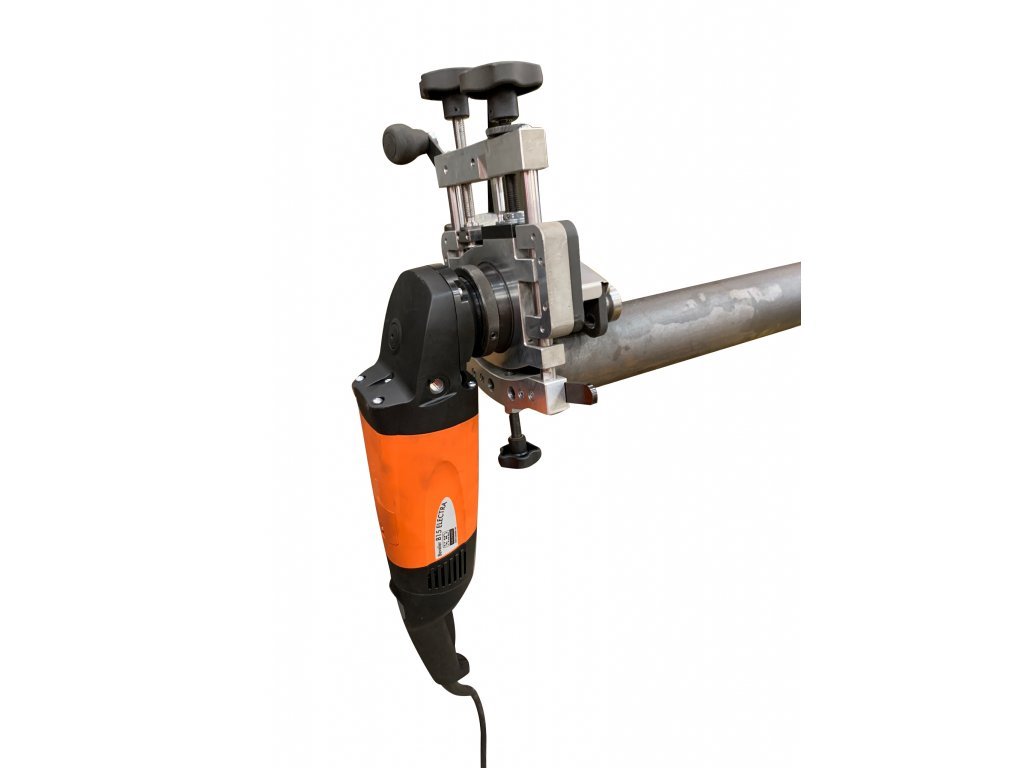

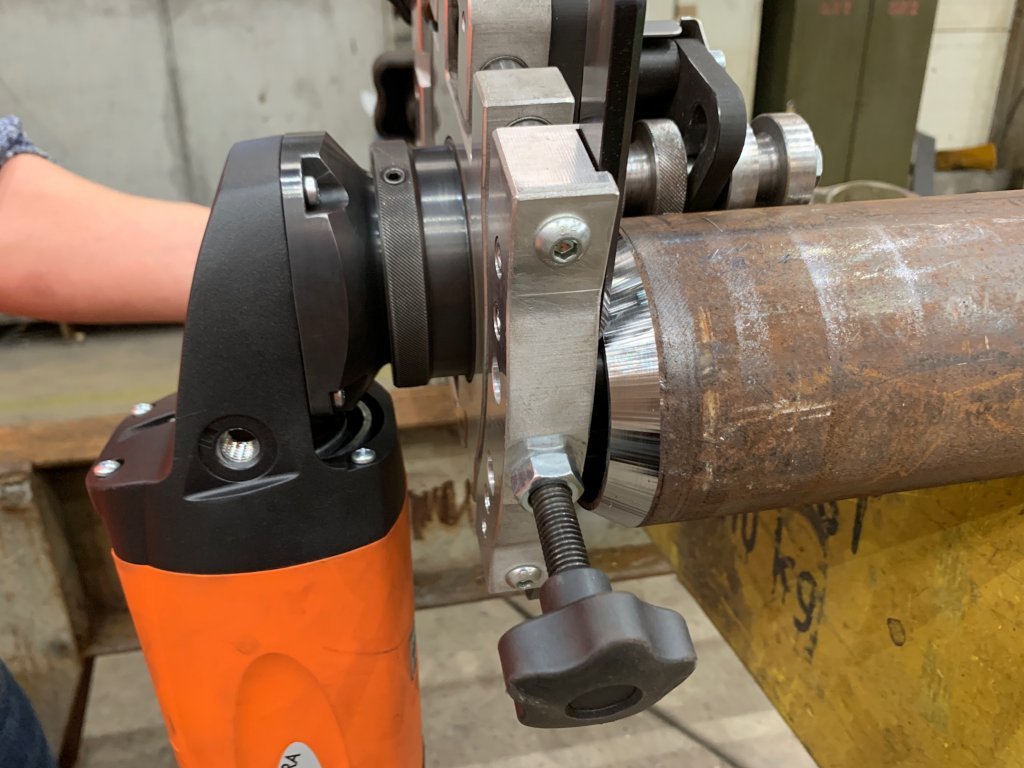

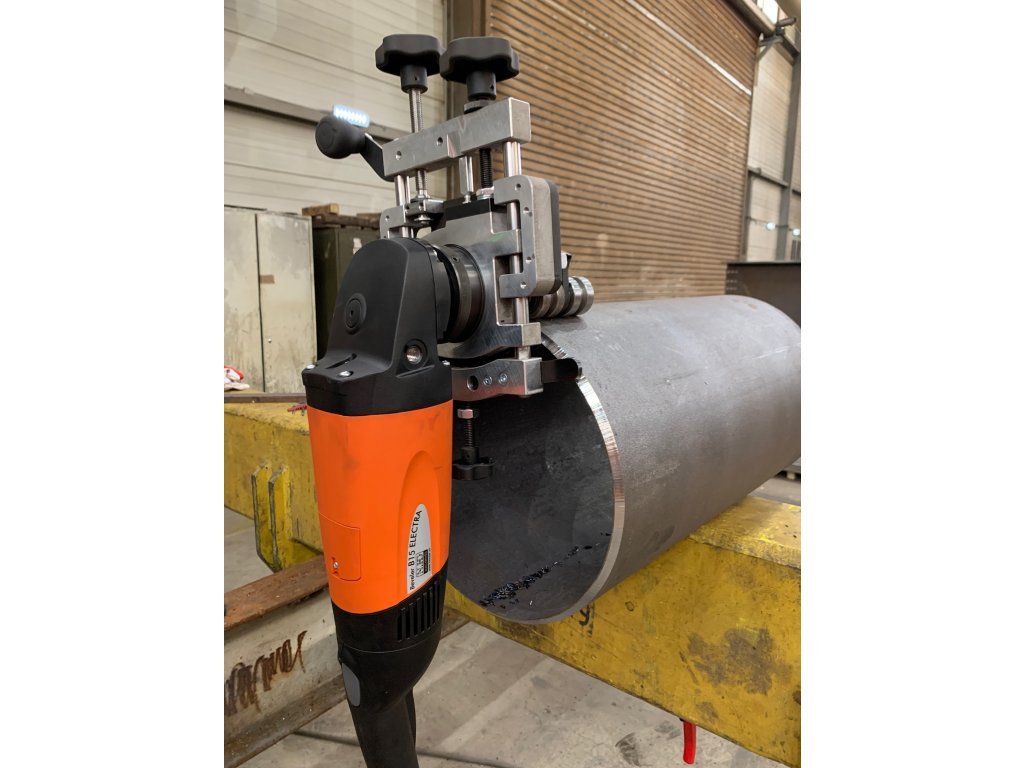

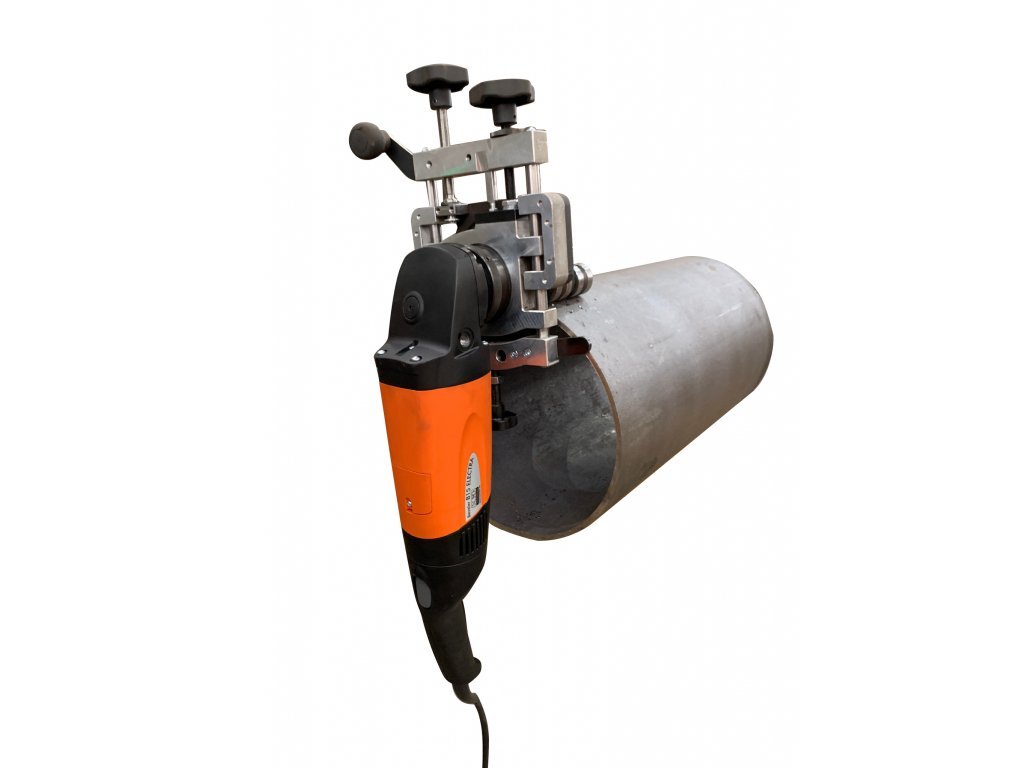

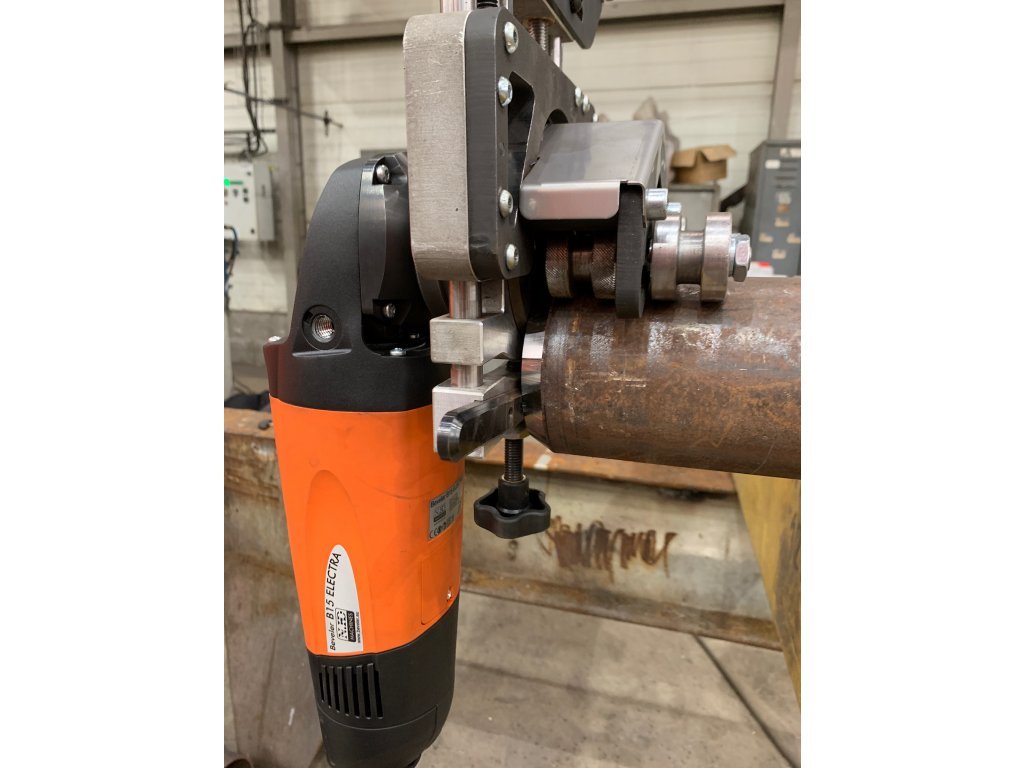

Xpipe Beveler - Přípravek na ukosování trubek
VÝROBA V ČR.
Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.
Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.
VLASTNOSTI
Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.
Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění
úkosů.
Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.
TECHNICKÁ DATA
| Kompatibilní se stroji | B10 ELECTRA, B15 ELECTRA nebo B15 AIR |
| Úhel úkosu | dle frézovací hlavy (30° / 45° / 60°) |
| Šířka úkosu | dle použitého stroje (10 mm / 15 mm) |
| Rozsah (obrábění vnějšího průměru OD) | >Ø 85 mm |
| Tloušťka stěny (obrábění vnějšího průměru OD) | 2,5 - 15 mm |
| Rozsah (obrábění vnitřního průměru ID) | >Ø 500 mm (menší Ø se spec. příslušenstvím) |
| Tloušťka stěny (obrábění vnitřního průměru ID) | 5 - 15 mm |
| Minimální hloubka kotvení | 80 mm |
| Posuv | ruční |
| Hmotnost | 8,4 kg (bez stroje) |

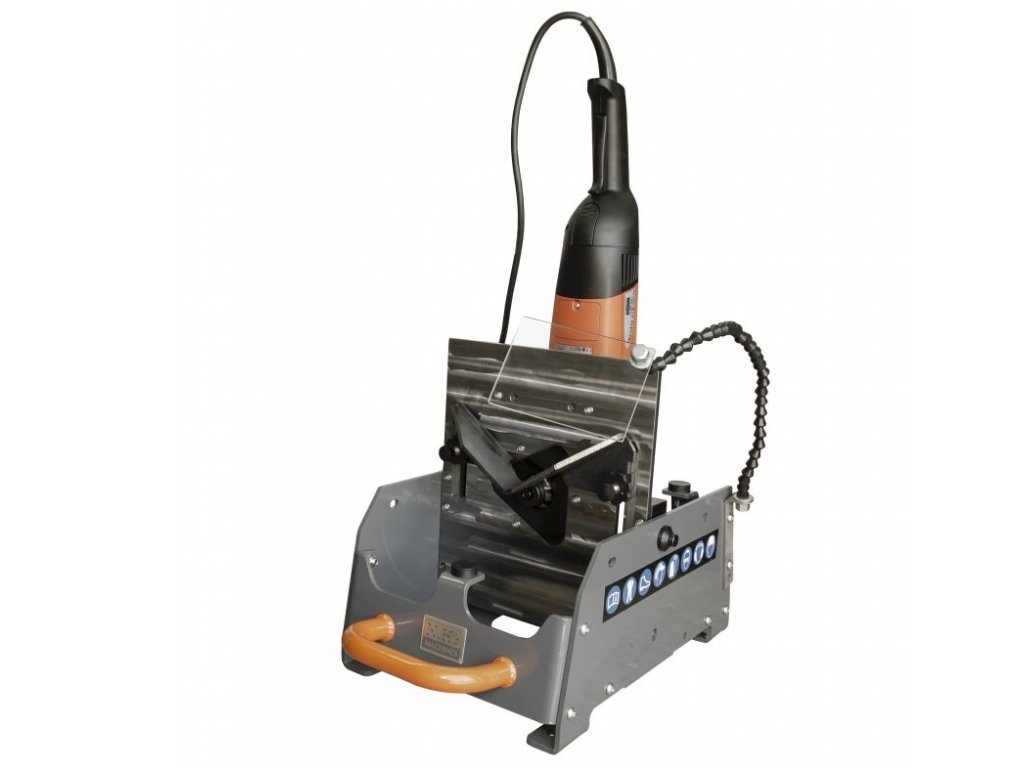

Dokovací stanice B-DOCK
VÝROBA V ČR.
Dokovací stanice B-Dock umožňuje stacionární, stolní použití ruční úkosovačky B10 ELECTRA (obj. č. 25300) a B15 ELECTRA (obj. č. 25250). Ideální pro obrobení malých obrobků, které by bylo komplikované nebo nemožné upnout a obrobit standardním způsobem. Systém si zároveň zachovává výhody ručního stroje B10 ELECTRA nebo B15 ELECTRA. Je tedy možné úkosovat tvarové, ale i rovné obrobky, stejně tak jako otvory v obrobcích. S rádiusovou frézovací hlavou je systém připraven zaoblovat hrany. Speciální vodící pravítko a polohovací mechanismus, umožňuje zajištění pracovního stolu ve vertikální pozici pro pohodlené úkosování trubek.
Dokovací stanici B-DOCK je možné zakoupit v setu B-DOCK + B10 ELECTRA (obj.č. 25302) nebo B-DOCK + B15 ELECTRA (obj.č. 25252)
Zakoupením setu získáváte univerzální úkosovací zařízení. Stroj B10 ELECTRA nebo B15 ELECTRA je možné použít nezávisle na B-DOCKu jako ruční úkosovací stroj nebo v systému B-DOCK jak je uvedeno výše.
VLASTNOSTI
- Překlápěcí stůl pro snadnou montáž stroje B10 ELECTRA / B15 ELECTRA
- Vertikální pozice stolu pro snadné úkosování trubek
- Sada vodících pravítek dle typu a tvaru obrobku v základní ceně systému
- Polohovatelný ochranný plexi štít zvyšuje bezpečnost práce
- Robustní konstrukce zaručuje přesnost obrobení a odolnost proti poškození
- Otěruvzdorná pracovní deska z materiálu Hardox
- Nízká hmotnost celého systému zjednodušuje jeho transport mezi pracovišti
- Univerzální použití pro stroje B10 ELETRA a B15 ELECTRA
TECHNICKÁ DATA
| Úhel úkosu | detail produktu B10 ELECTRA / B15 ELECTRA |
| Šířka úkosu | 0 až 5 mm |
| Motor | Detail produktu B10 ELECTRA / B15 ELECTRA |
| Otáčky | Detail produktu B10 ELECTRA / B15 ELECTRA |
| Posuv | ruční |
| Hmotnost | 28 kg |
| Rozměry | 443 x 368 x 220 mm |
Úkosovací systém B15 ELECTRA
- Maximální šířka úkosu 15 mm
- Funkce zaoblení hran
VÝROBA V ČR.
Určeno pro úkosování a odjehlování dílců, vnitřních a vnějších rádiusů a děr.
Speciálně vyvinuto pro výrobu pohledových úkosů a přípravu pro svařování. Silný elektrický pohon pro extrémní zatížení.
VLASTNOSTI
- Stupnice pro přesné nastavení velikostí úkosu.
- Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.
- Výměnná hlava pro změnu úhlu úkosu.
- Ruční výkonné zařízení.
- Otočná ergonomická rukojeť.
- Funkce zaoblení hran, příprava před povrchovou úpravou.
TECHNICKÁ DATA
| Úhel úkosu | výměnná hlava 30°, 37,5°, 45°, 50°, 60°- další úhly na poptávku |
| Zaoblení hran | R2,5 mm, R3,5 mm, R4 mm |
| Šířka úkosu | 0 až 15 mm < 400 MPa - 0 až 8 mm > 400 MPa |
| Motor | 2500 W / 230 V |
| Otáčky | 6600 ot./min |
| Hmotnost | 9,5 kg |
B15 Electra
B15 Electra + B-DOCK
B15 Electra + X-PIPE Beveler
B15 Electra + Xpipe Beveler
