Ukosovací systém UZ15 Rapid + 3D Manipulator

Úkosovací systém UZ15 RAPID + 3D MANIPULATOR

• Maximální šířka úkosu 15 mm
• Automatický posuv

VÝROBA V ČR.

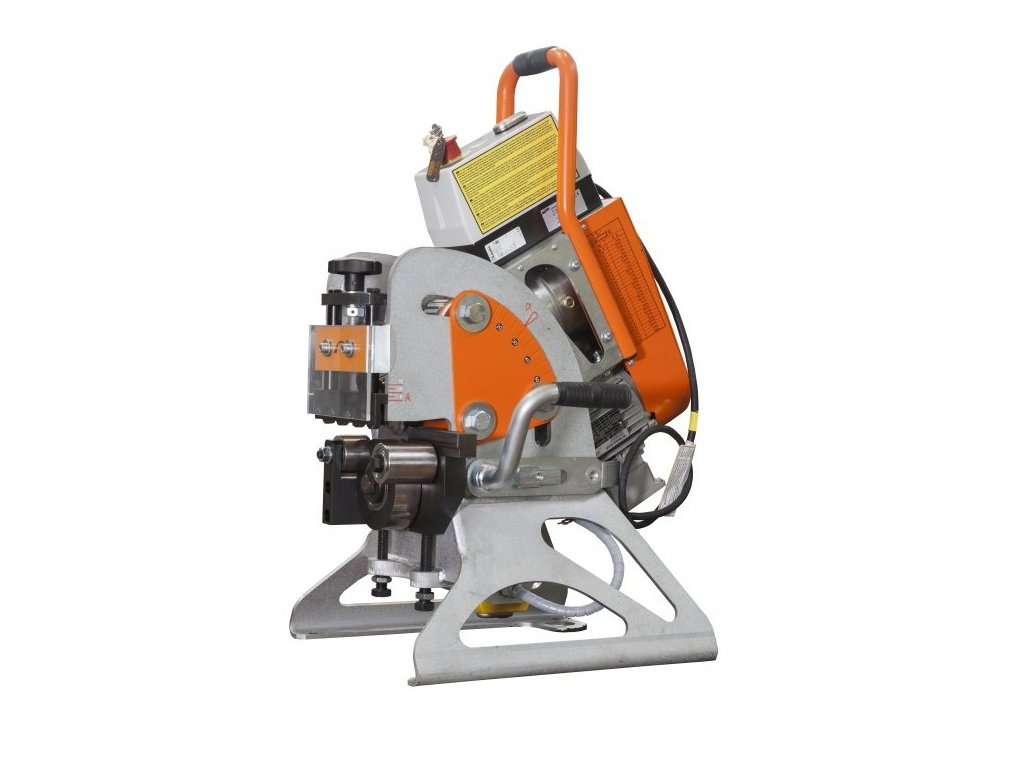

Stroj UZ15 RAPID je jeden z nejrychlejších úkosovacích strojů s automatickým posuvem na trhu. Je vhodný nejen do dílenských provozů, ale i na montáže. Disponuje systémem plynulého nastavení pracovního úhlu. Navíc je stroj vybaven automatickým posuvem. Práce s UZ15RAPID je tudíž velice komfortní.

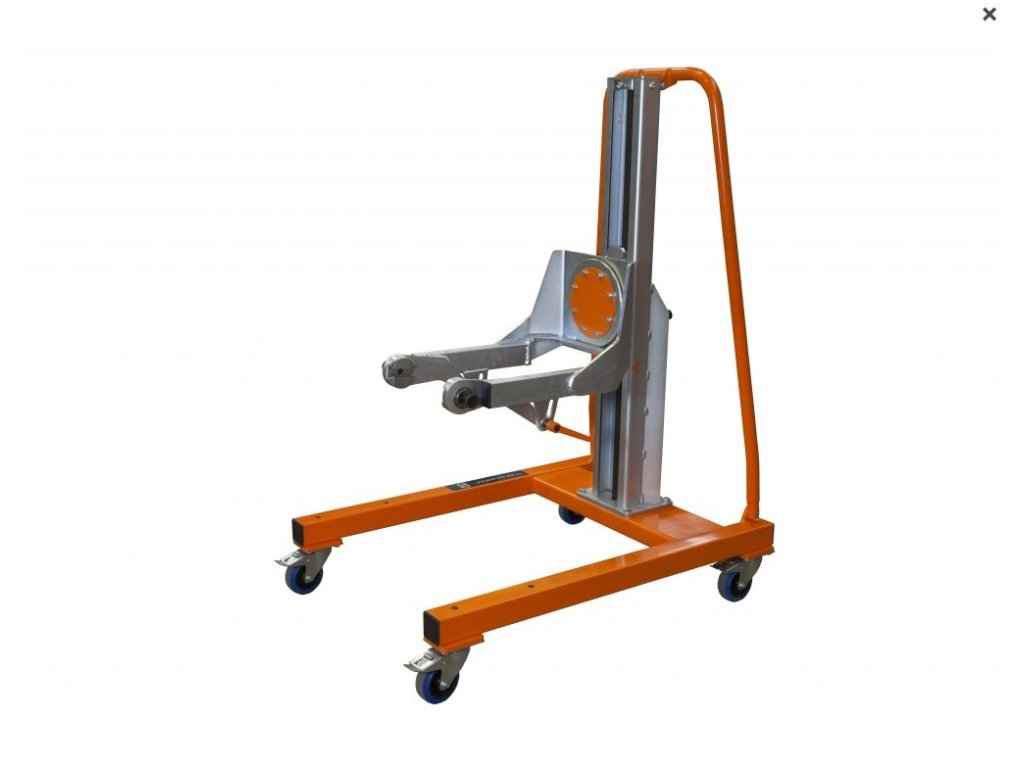

Jedinečný MANIPULÁTOR 3D – unikátní konstrukce manipulátoru nabízí možnost jednoduchého otočení úkosovacího stroje o 180° pro provádění oboustranného úkosu X, K. Pro otočení není potřeba žádné nářadí. Odpadá nutnost manipulovat s materiálem = velká úspora času.

Systém quick-connect nabízí možnost připojit a odpojit UZ15 RAPID od Manipulátoru 3D během pár sekund bez použití jakéhokoliv nářadí. Toto využijete v situaci, kdy Manipulátor 3D nemůže sledovat stroj z důvodu špatné kvality pracovní podlahy. Stroj je poté schopen pojíždět po materiálu sám. 3D systém manipulátoru umožňuje stroji přizpůsobit svoji pracovní pozici aktuální situaci na pracovišti, UZ15 RAPID tzv. „plave“ na obráběném plechu a kompenzuje případnou nerovnost podlah nebo deformaci materiálu. Manipulátor 3D zaručuje taktéž pohodlný transport stroje po pracovišti. Zdvihový mechanismus dovoluje jednoduché nastavení pracovní výšky stroje. Velká pojezdová kola zaručují pohodlné překonávání překážek a nerovností. Možnost práce s nebo bez Manipulátoru 3D. Možnost použít Manipulátor 3D jako pevné pracovní stanice při zpracování malých kusů nebo jako servisní držák pro UZ15 RAPID.

• Pro materiály z běžné oceli (do pevnosti 600 MPa ), mosazi, mědi a hliníku.
• Pro úkosování materiálu o minimálních rozměrech - šířka 70 mm, délka 150 mm, tloušťka 6 mm.
• Tloušťka ukosovaného materiálu 6 - 40 mm.
• Úhel úkosu je snadno nastavitelný v rozsahu od 15° do 50°plynule, aniž by bylo nutné vyměňovat jakýkoli díl.
• Zařízení je schopné provést oboustranný úkos (X,K), bez nutnosti manipulace s materiálem.
• Snadné připojení k Manipulátoru 3D pro snadnější obsluhu a manipulaci.
• Stroj je vybaven automatickým posuvem.
• Možnost stacionárního i mobilního použití.

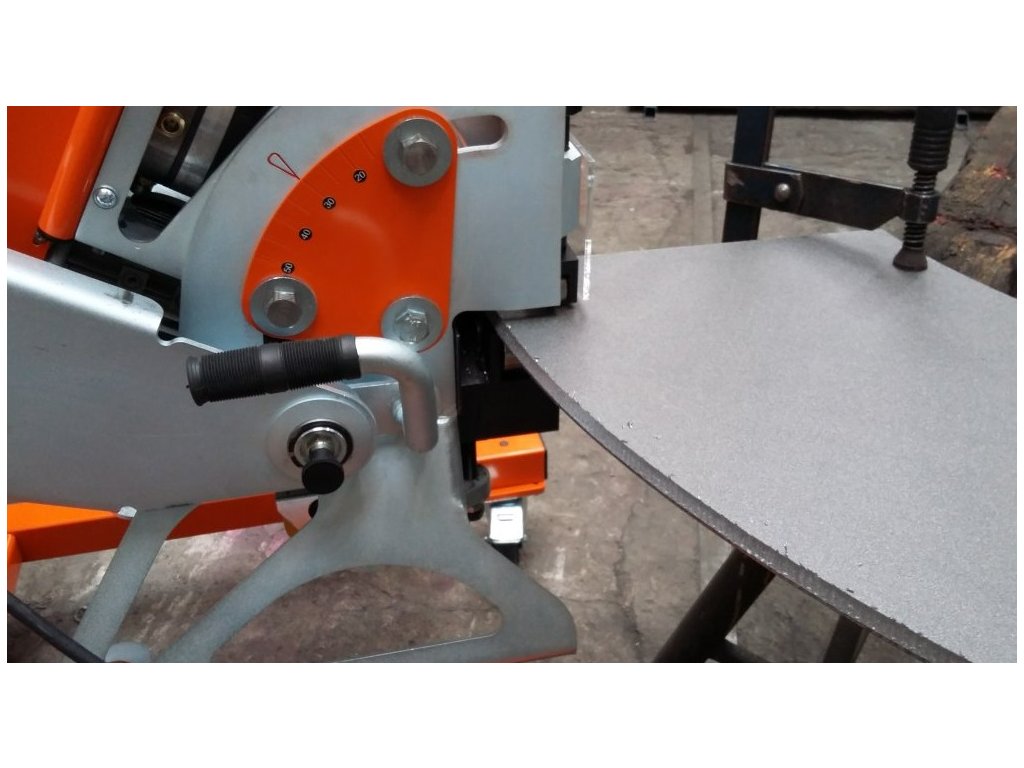

• Stroj pracuje na velkých obrobcích bez podpory rychlostí 3,5 m/min.
• Menší dílce materiálu se vkládají přímo do stroje.

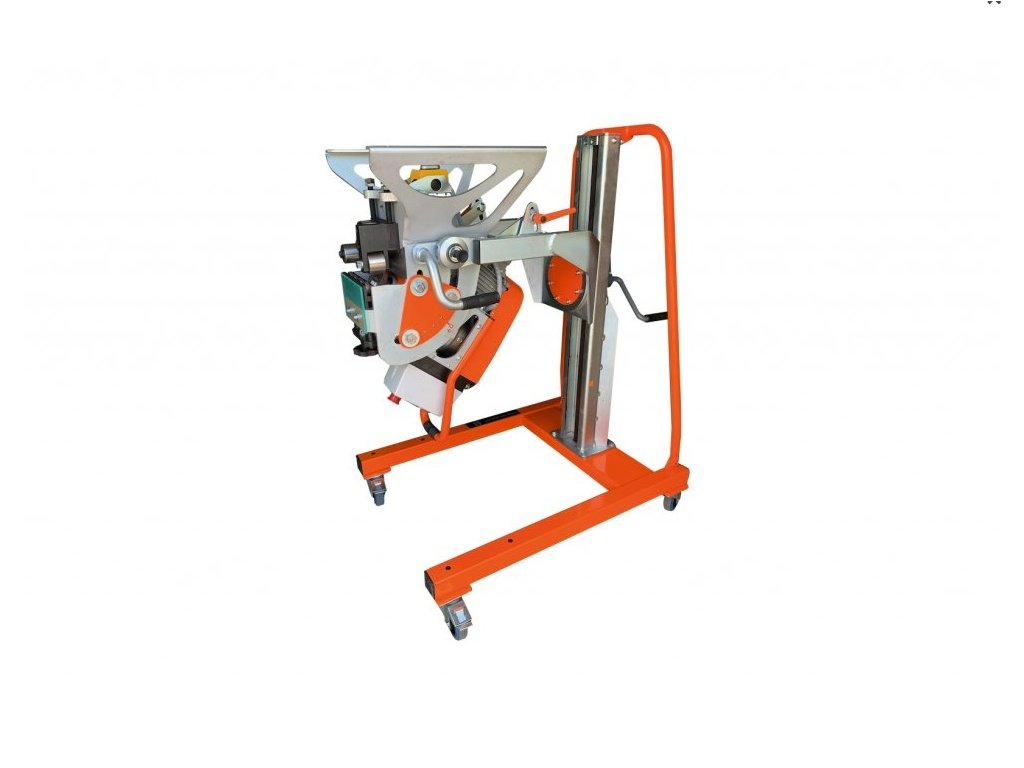

• Manipulátor umožňuje rychlé a jednoduché otočení stroje UZ15 RAPID o 180° pro vytvoření oboustranného úkosu ve tvaru X nebo K. Pracovník nepotřebuje jeřáb pro otočení materiálu = velká časová úspora při práci.
• Unikátní upínací systém umožňuje stroj UZ15 RAPID upnout a opět vyjmout z manipulátoru během několika sekund bez použití nářadí.
• Stroj UZ15 RAPID “plave” v MANIPULÁTORU 3D a kompenzuje nerovnosti podlahy.
• MANIPULATOR 3D umožňuje snadnou manipulaci se strojem.
• Požadovanou výšku stroje je možné nastavit pomocí zdvihacího zařízení.
• Pohyb umožňují masivní kola namontovaná na manipulátoru.
• Možnost úkosovat s použitím Manipulátoru 3D nebo bez.
• Možnost použití Manipulátoru 3D jako stacionární stanice.
• Možnost použití Manipulátoru 3D jako servisní stanice pro údržbu UZ15 RAPID.

TECHNICKÁ DATA

V CENĚ OBSAŽENO

• Úkosovací systém UZ15 RAPID vč. 3D MANIPULATORU
• Nářadí pro obsluhu
• Návod
